Sistema de tratamento e reutilização de água reciclada

O sistema de tratamento e reutilização de água utilizado principalmente para o processamento de lavagem de garrafas de PET que irá produzir muita água residual.De acordo com a quantidade de águas residuais e o índice de poluentes. Fazemos e projetamos um sistema de tratamento de água definido é planejado. Adotado filtragem + sedimentação + processo de flutuação de ar, Após a água residual ser tratada, parte será reutilizada,e parte será descarregada até ao padrão.

Caracteres de desenho

1. De acordo com os requisitos de qualidade e tratamento das águas residuais, a via de processo deve ser razoavelmente selecionada, a tecnologia de tratamento deve ser avançada,e a qualidade da água tratada deve complementar a norma de descarga.
2- na hipótese de satisfazer os requisitos de tratamento, as instalações originais serão utilizadas na medida do possível para reduzir o investimento,e os requisitos de beleza da planta devem ser considerados.
3. Operação e gestão convenientes, operação simples e manutenção fácil. Os equipamentos são de alta qualidade, bom desempenho e funcionamento estável.

Parâmetro de projeto

1Fonte de águas residuais: de instalações de reciclagem de plásticos
2.Capacidade de tratamento prevista: 10-50 m3/h
3Qualidade dos efluentes

Especificações

Tecnologia de tratamento
Para o nosso sistema de filtragem de água, o objectivo principal é remover o SS da água e reter o agente na água.e tratamento de flutuação por ar

Fluxo de processamento:

Descrição do processo

As águas residuais da linha de lavagem são primeiro descarregadas para a piscina de recolha de águas residuais para recolha e armazenagem temporária;
Passo 1: o transportador de águas residuais para a máquina de filtragem de escória para separação sólida-líquido pela bomba de água, as partículas maiores para a caixa de recolha de escória,e as águas residuais para o reservatório de sedimentação;
Passo 2: Após as águas residuais entrarem no tanque de sedimentação, de acordo com a data de resposta do medidor de pH online, adicione automaticamente ácido e ajuste o índice de pH para neutro,Em seguida, adicionado floculante e coagulantes à reação de floculação.
A maior parte dos flocos condensados irá afundar, e a água limpa vai flutuar para cima e para o tanque de flutuação de ar para realizar a separação de lama e água,e a água de lama será descarregada para o tanque de lama regularmente;

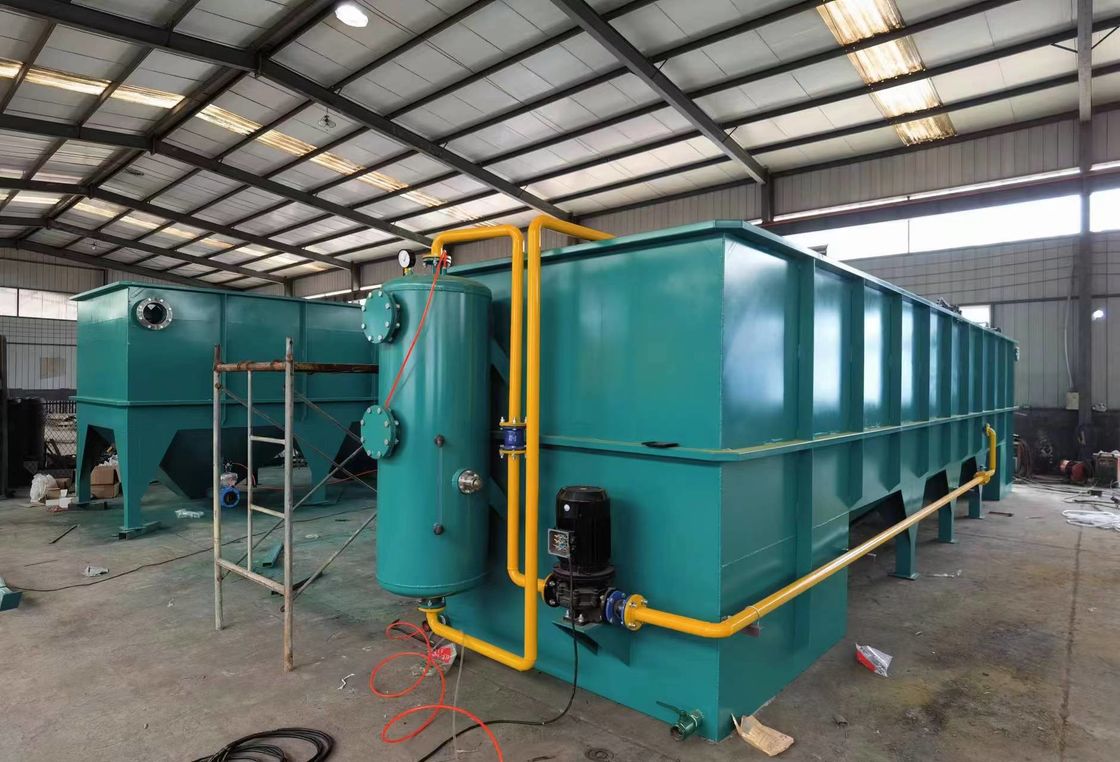

Passo 3:Agua limpa no tanque de flutuação de ar e, quando o ar comprimido é misturado com água, são produzidas micro-bolhas,As partículas finas residuais e a matéria flutuante flutuará para a superfície da piscina por bolhas de ar, são então descarregadas através do dispositivo de raspagem; Após o tratamento, a água limpa é colocada na piscina de armazenamento temporário.
Passo 4: A água limpa será transportada para o filtro pela bomba de alta pressão e a água filtrada volta para a linha de lavagem.
As lamas produzidas pelo reservatório de sedimentação e pela flutuação a ar no reservatório de lamas, e desaguadas pelo dispositivo de desaguagem das lamas e depois transportadas para fora para tratamento regular.

2Introdução ao processo principal:

a.Cisterna de recolha de águas residuais (preparada pelo cliente)

É utilizado principalmente para recolher as águas residuais descarregadas da linha de lavagem e também serve como depósito da bomba de elevação de esgotos, que tem a função de amortecer a mudança de caudal,Regulação do volume de água, e homogeneizar a qualidade da água.
Tempo de permanência do projecto:menos de 2h
Piscina integrada de recolha de águas residuais*1 conjunto, volume efectivo: 40 m3
Material: betão
Forma: Subterrâneo

b.Bomba de elevação

Ele é usado para levantar as águas residuais para o tanque de sedimentação para tratamento.O arranque e parada automática pode ser realizado através do medidor de nível definido no tanque de regulação, reduzindo a operação manual.
Bomba de elevação de águas residuais integrada*2se (uma para utilização, a outra para espera)
Potência:5.5kw

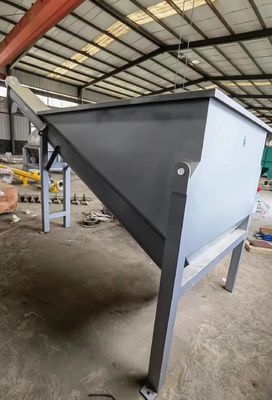

c. Máquina de filtragem de escória

A máquina de filtragem de escórias é colocada na parte da frente do sistema de tratamento de água, principalmente para separar as partículas maiores nas águas residuais descarregadas,que é benéfico para o tratamento de sedimentação subsequente e reduz o bloqueio e o desgaste do equipamento subsequente.
Modelo:Série PRLZ*1conjunto Material principal:SUS304

d.Cisterna de sedimentação integrada

O reservatório de sedimentação integrado adota um reservatório de sedimentação por tubo inclinado, situado na extremidade frontal do sistema de tratamento.proporcionando as melhores condições para a reacção de sedimentação subsequenteNeste processo, o pH definido no tanque de reação é interligado com a bomba de medição de dosagem de ácido para realizar o ajuste automático do pH.
Ao mesmo tempo, através da adição de floculantes e coagulantes, o SS nas águas residuais pode ser coagulado e depositado, e a lama e a água podem ser separadas pela gravidade, de modo a clarificar a qualidade da água.
Capacidade de processamento:20m3/h 1 conjunto
Dimensões externas:L11000*W2000*H3500
Material:Aço carbono + anticorrosivo
Descarga de lama:A válvula de descarga de lama é uma válvula elétrica que descarrega automaticamente a lama regularmente

f. Tanque de água limpa

É utilizado principalmente para recolher a água reciclada tratada e também serve como reservatório para a bomba de água limpa.
Tempo de permanência de projeto: 2h
Volume efectivo: 40 m3
Material:aço carbono anticorrosivo
Dimensões: L4000*W2000*H1500 2set

g.Bomba de água limpa

A bomba de refrigeração é uma bomba centrífuga vertical, que é fácil de instalar e manter, e tem uma longa vida útil.Alarme de alto nível e parada de bomba de baixo nível pode ser realizado através do medidor de nível definido no tanque de regulação.
Qty.:2set ((Um para utilização, o outro para reserva)
Potência:5.5kw

h.Filtro

As águas residuais tratadas são profundamente filtradas e utilizam areia de quartzo como material de filtragem, a água flui através do distribuidor interno de água e do coletor de água,e a filtragem de alta velocidade é realizada no reservatório, que pode efetivamente remover partículas e reduzir a turbidez.
Quantidade: 1 conjunto
Modelo:DMF3224-1A
Material:aço carbono anticorrosivo

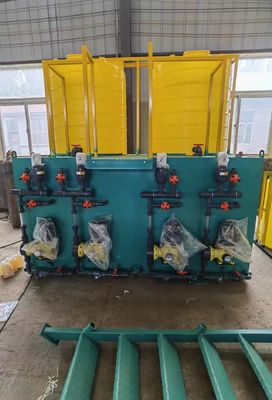

. Sistema de dosagem

O dispositivo de dosagem é composto por uma bomba de medição, um barril de reagente, um agitador, etc., e é utilizado para realizar a dosagem quantitativa de reagente.O PAC é um floculante com um forte desempenho de adsorção de ponte, que pode coagular e adsorver-se com os sólidos em suspensão na água, de modo a desestabilizar e depositar os sólidos em suspensão; o PAM aniónico é um coagulante,que pode ser utilizado em combinação com floculante para melhorar a sedimentação dos flocos e facilitar a clarificação da qualidade da águaO PAM catiónico é utilizado para a desaguada das lamas, que é propício à separação sólido-líquido.e a dosagem automática é realizada através do dispositivo PH online.
Quantidade: 4 conjuntos
PAM Dispositivo de dosagem automática: 2 conjuntos Automático de tipo caixa, 304 1000L
PAC Dispositivo de dosagem automática: 1 conjunto

Dispositivo automático de dosagem de ácido: 1 conjunto, bomba dupla de balde único PE 500L

j.Sistema de tratamento de lodo

O sistema de tratamento das lamas consiste num espessante de lamas e numa prensa de filtragem
O reservatório de espessamento de lamas é utilizado para armazenar a lamas produzidas pela reação física e química do reservatório de sedimentação e do reservatório de flutuação a ar.A lama é transportada para a prensa de filtragem através da bomba de lama para desidratação, e a lama desaguada é transportada para fora para tratamento
